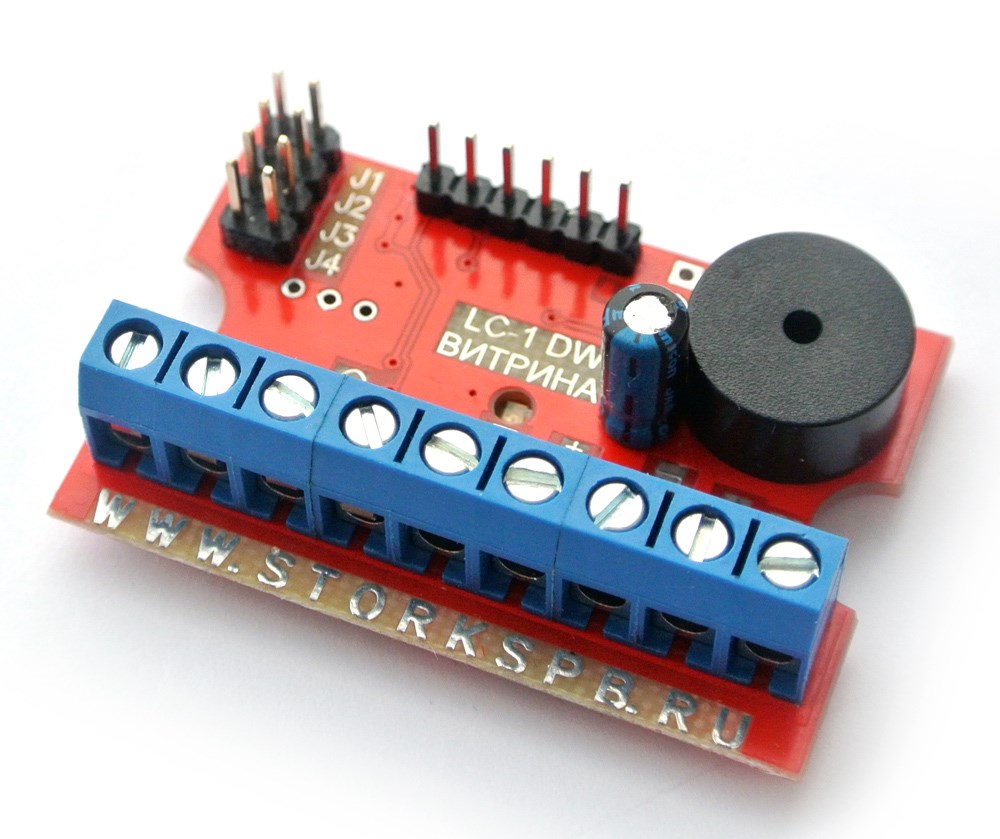

LC-1DW "Витрина" - автономный контроллер доступа и охраны витрин

• Контроллер LC-1DW "Витрина" (инструкция)

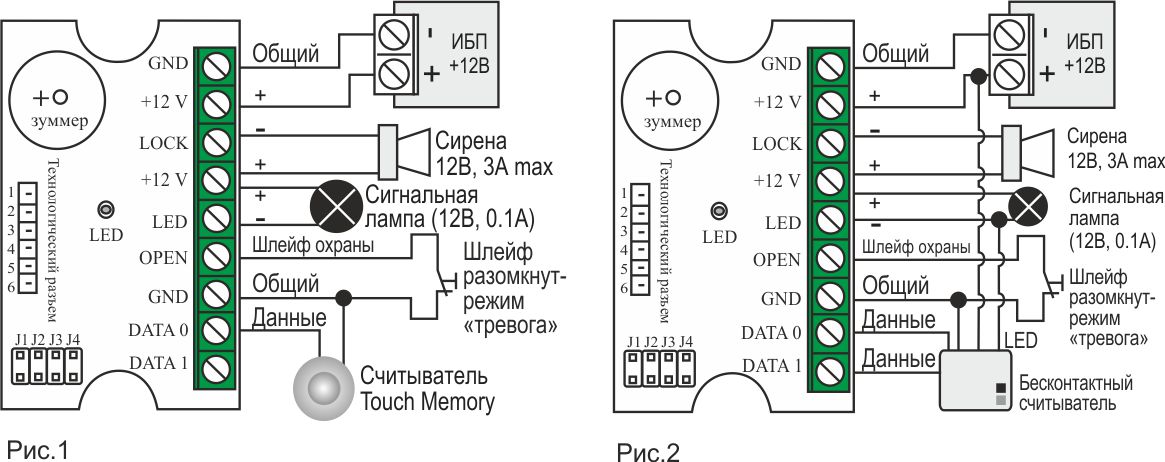

CХЕМА ПОДКЛЮЧЕНИЯ КОНТРОЛЛЕРА

На рисунке №1 приведена схема подключения контроллера для IButton (Touch Memory), на рисунке №2 - по протоколу Wiegand-26

ОПИСАНИЕ РАБОТЫ КОНТРОЛЛЕРА.

1. Программирование ключей

Для записи ключей в память контроллера необходимо замкнуть джампером контакты J1 на время не менее 1 сек. Переход в режим программирования индицируется звуковым сигналом буззера контроллера. При поднесении ключа к считывателю, буззер контроллера, светодиод контроллера и внешняя лампа выключатся на 0,5 сек, подтверждая занесение ключа в память. Находясь в режиме «Программирование ключей» подносим к считывателю по очереди все ключи, которые необходимо запрограммировать. Успешная запись в память каждого ключа подтверждается кратковременным выключением буззера и светодиода контроллера, а также внешней лампы.Для выхода из режима программирования необходимо замкнуть на время более 1 сек. контакты J1.Звуковой сигнал буззера контроллера выключится, подтверждая выход из режима программирования (также на 0,5 сек включится внешняя сирена).Автоматический выход из режима программирования произойдет через 60 сек. после того, как в память контроллера запишется последний ключ.

2. Удаление ключей

Для перехода в режим «Удаление ключей» необходимо, находясь в режиме программирования, замкнуть на время более 5 сек контакт J1. При старте режима «Удаление ключей» светодиод контроллера и лампа внешней индикации  начинают мигать с частотой 2Гц. Через 5 сек светодиод контроллера и внешняя лампа гаснут, буззер выключается, а внешняя сирена включается на 0,5 сек – удаление ключей из памяти закончено, перемычку с контакта J1 можно снять.

3. Контроль витрин

Для постановки витрины на охрану поднесите запрограмированный ключ  к  считывателю, шлейф при этом должен быть замкнут. При переходе в режим «Контроль витрины» выход LED(«Индикация») отключается, т.е. сигнальная лампа, подключенная к выходу LED («Индикация») контроллера, гаснет.
ВНИМАНИЕ! Если постановка витрины на охрану осуществляется при разомкнутом шлейфе, контроллер не перейдет в режим «Контроль витрины», прозвучат 4 кратковременных звуковых сигнала сирены, а светодиод на плате контроллера и сигнальная лампа, подключенная к выходу LED(«Индикация»), мигнут 4 раза и останутся во включенном состоянии, сигнализируя о том, что витрина не закрыта.
При несанкционированном нарушении шлейфа срабатывает выход «Сирена» (включается звуковой сигнал внешней сирены, подключенной к выходу LED («Сирена») контроллера). Время задержки срабатывания сирены после нарушения шлейфа – 0 сек., время звучания – не ограничено (сирена звучит непрерывно до момента отключения тревоги). Для отключения тревоги поднесите ключ к считывателю, снятие тревоги индицируется выключением сирены и активацией выхода LED(«Индикация») (загорается сигнальная лампа, подключенная к выходу LED(«Индикация»), т.к после снятия тревоги шлейф продолжает быть разомкнутым). Поднесите ключ к считывателю еще раз. Если шлейф восстановлен, выход LED(«Индикация») отключится (сигнальная лампа, подключенная к выходу LED(«Индикация»), погаснет) и контроллер вернется в режим «Контроль витрины».
Если шлейф продолжает быть разомкнутым, то прозвучат 4 кратковременных звуковых сигнала сирены, а сигнальная лампа, подключенная к выходу «Индикация», мигнет 4 раза и останется во включенном состоянии, сигнализируя о том, что витрина не закрыта.

4. Автоматическое включение режима «Контроль витрины»

Через 20 сек. после подачи питания контроллер автоматически перейдет в режим «Контроль витрины» (в случае, если витрина закрыта, т.е. шлейф замкнут). При этом сигнальная лампа, подключенная к выходу LED(«Индикация»), погаснет. Если во время включения питания шлейф был разомкнут, то после восстановления шлейфа контроллер перейдет в режим  «Контроль витрины» через 5 сек. Если после штатного снятия контроллера с охраны с помощью запрограммированного  ключа  в течение 20 сек. витрина не была открыта (шлейф не разомкнулся), контроллер автоматически вернется в режим «Контроль витрины».

5. Типовой алгоритм работы

Витрина закрыта, если необходимо ее открыть, подносим ключ к считывателю – режим «Контроль витрины» снят, это подтверждается включением сигнальной лампы. Открываем витрину, после необходимых действий (выкладка товара и т.п.), закрываем витрину. Для постановки витрины на охрану, подносим ключ к считывателю.  Режим «Контроль витрины» включен, что подтверждается выключением сигнальной лампы. При несанкционированном вскрытии витрины немедленно активируется сирена.
ВНИМАНИЕ!
РЕКОМЕНДУЕТСЯ использовать источник бесперебойного питания с защитой аккумулятора от глубокого разряда (ИБП), рассчитанный на совокупную нагрузку подключаемого оборудования (контроллер, замок, индикация, считыватель).

6. Назначение перемычек J2,J3,J4

J2 замкнута - выключена автопостановка на охрану через 20 сек после снятия ключем с охраны (при замкнутом шлейфе).
J3 замкнута - выключена автопостановка на охрану через 20 сек после включения питания  контроллера (при замкнутом шлейфе).
J4 замкнута - режим работы контроллера с бесконтактным считывателем по протоколу Wiegand 26 (при подключении  считывателя к контактам D0,D1 контроллера).
